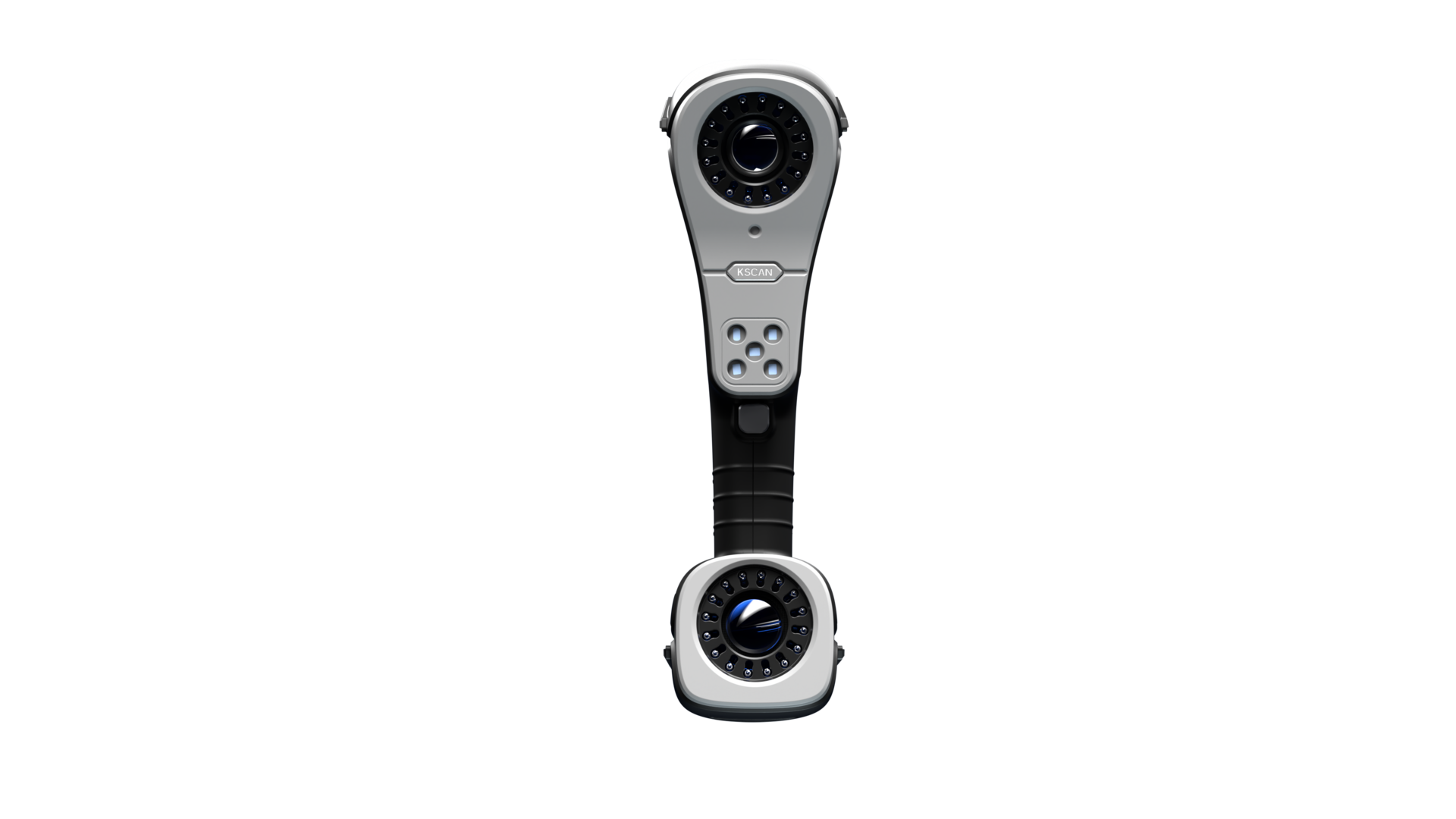

KSCAN-Magic系列复合式三维激光扫描仪
![](http://img.bjyyb.net/sites/76500/76787/20230325092516905.jpg)

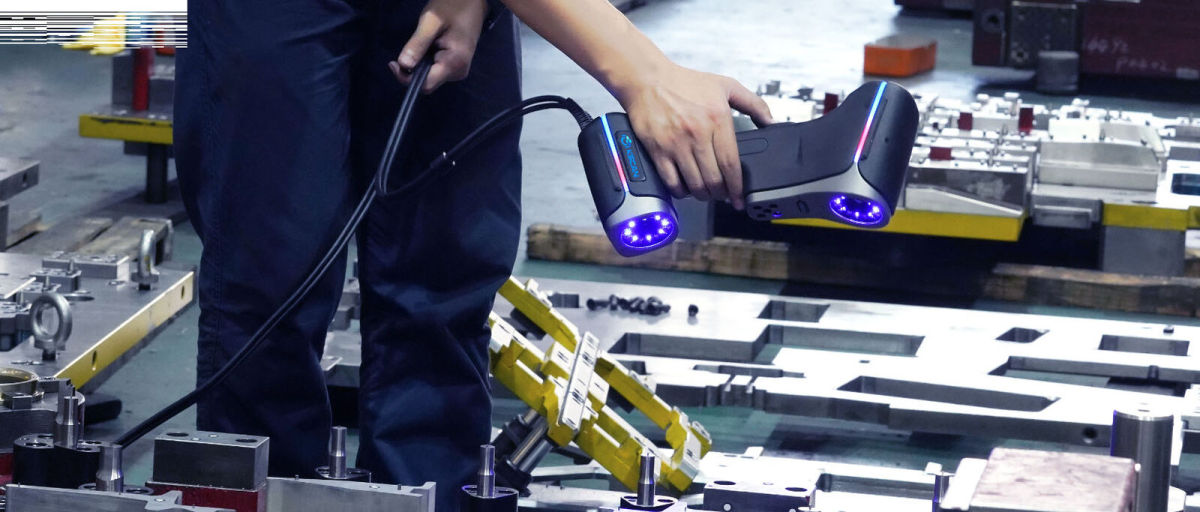

KSCAN-Magic系列三维激光扫描仪是全球首款红外+蓝色激光计量级复合式三维激光扫描仪,标配五种工作模式:全球首创红外平行激光大面幅扫描,蓝色交叉激光高速扫描,蓝色平行激光精细扫描,单束蓝色激光深孔扫描,内置全局摄影测量系统。
![20230325092637147.png image.png](https://img.bjyyb.net/grey.png?x-oss-process=image/resize,m_fixed,w_800,h_111,limit_0)
全球首创 强悍出击
采用全球首创红外激光扫描技术,超大范围工作模式,扫描面幅可达1440 mm x 860 mm,高精度大面幅扫描不费吹灰之力。
![](http://img.bjyyb.net/sites/76500/76787/20230325092652278.jpg)

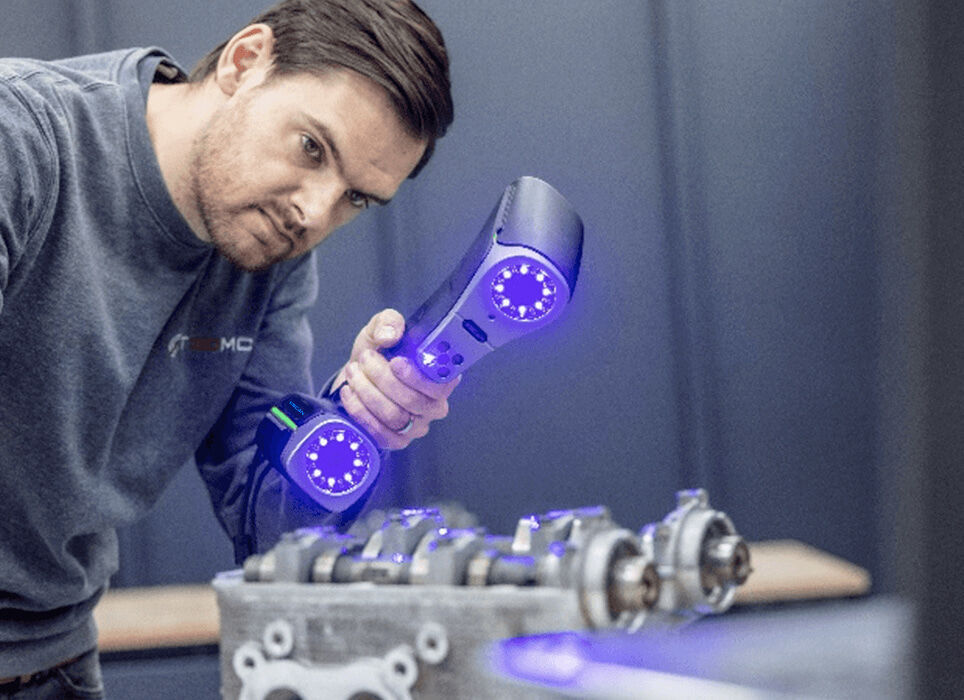

KSCAN-Magic系列三维激光扫描仪在性能上有着革命性的突破,其无可比拟的扫描速度、精度、细节度、面幅、景深极大优化了三维测量工作流程,加速产品上市周期。若要获取难以触达或复杂表面的数据时,用户可以自由选配接触式三坐标光笔,为三维激光扫描仪及精密测量提供全方位的数字化解决方案。
![](http://img.bjyyb.net/sites/76500/76787/20230325092826244.jpg)

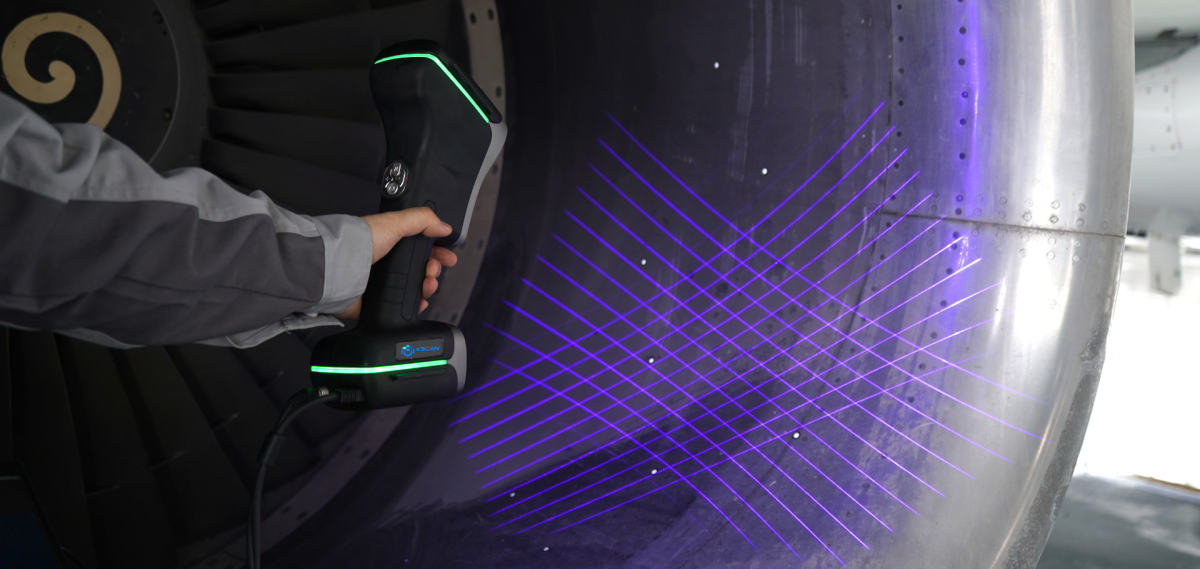

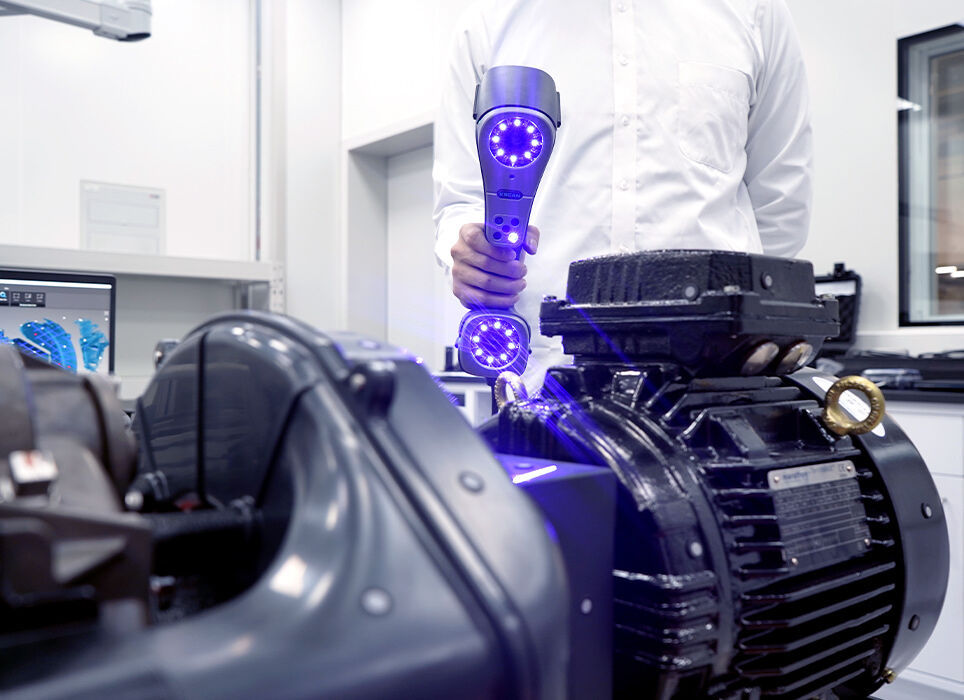

高效畅快 随心操控
可基于不同场景应用需求,自由切换五种测量模式,工作效率急剧提升。
![kscan magic 3d sao miao xiao lv](http://img.bjyyb.net/sites/76500/76787/20230325092843667.jpg)

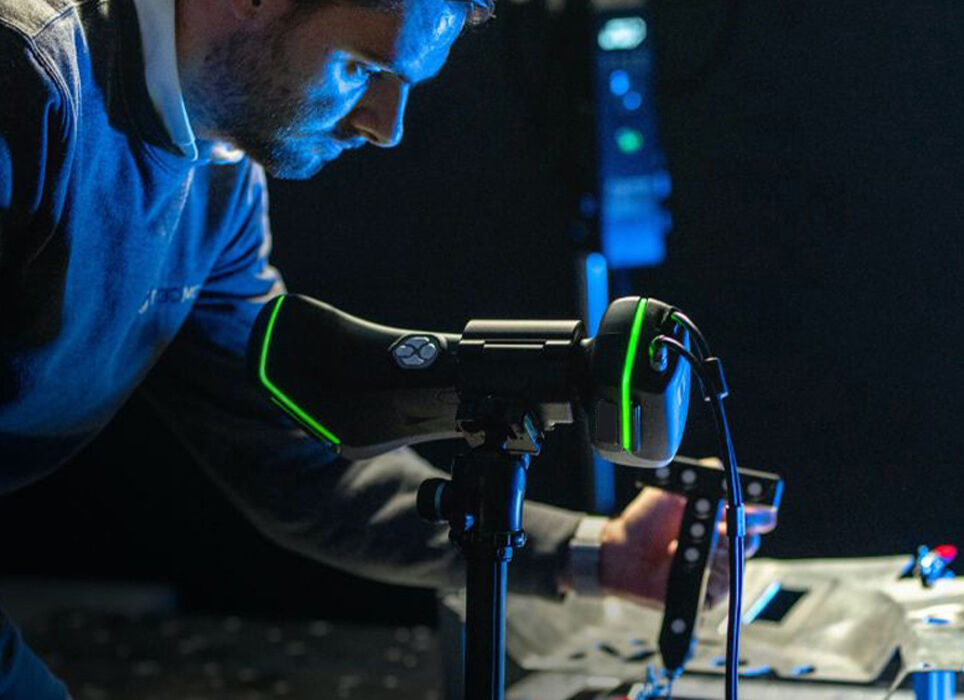

纤毫毕现 洞悉一切
超精细扫描模式下,能精准获取复杂物体表面完整数据,最高分辨率为0.010 mm,轻松捕捉每一个细节之处。
![kscan magic 3d ji guang sao miao xi jie](http://img.bjyyb.net/sites/76500/76787/20230325092903783.jpg)

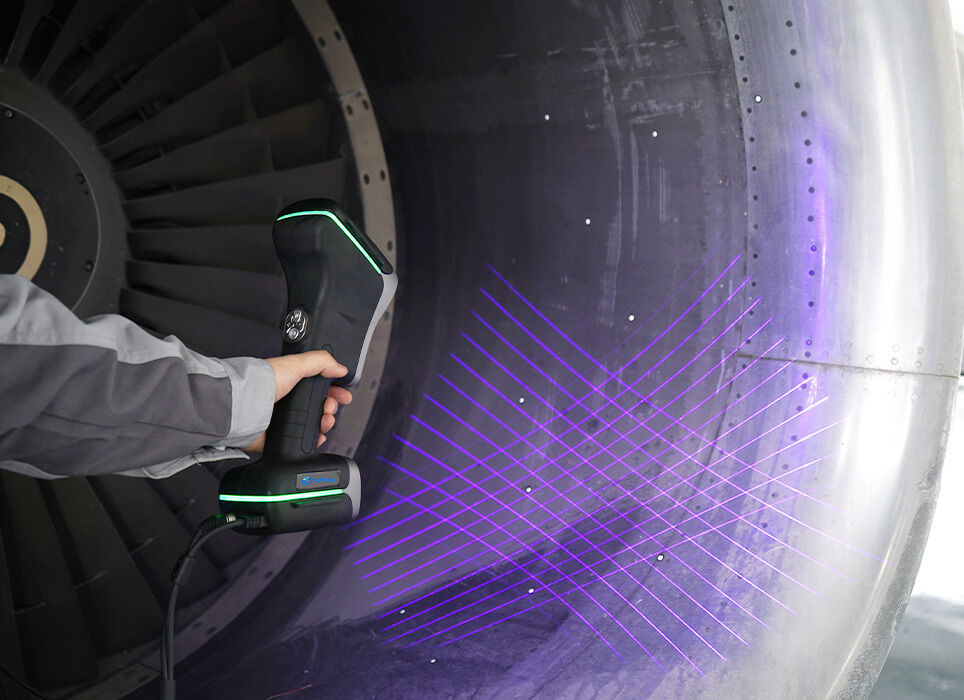

单线扫描 不遗漏每处细节
单束蓝色激光线扫描,可精准快速获取深孔及死角位置的三维数据。
![](http://img.bjyyb.net/sites/76500/76787/20230325093049580.jpg)

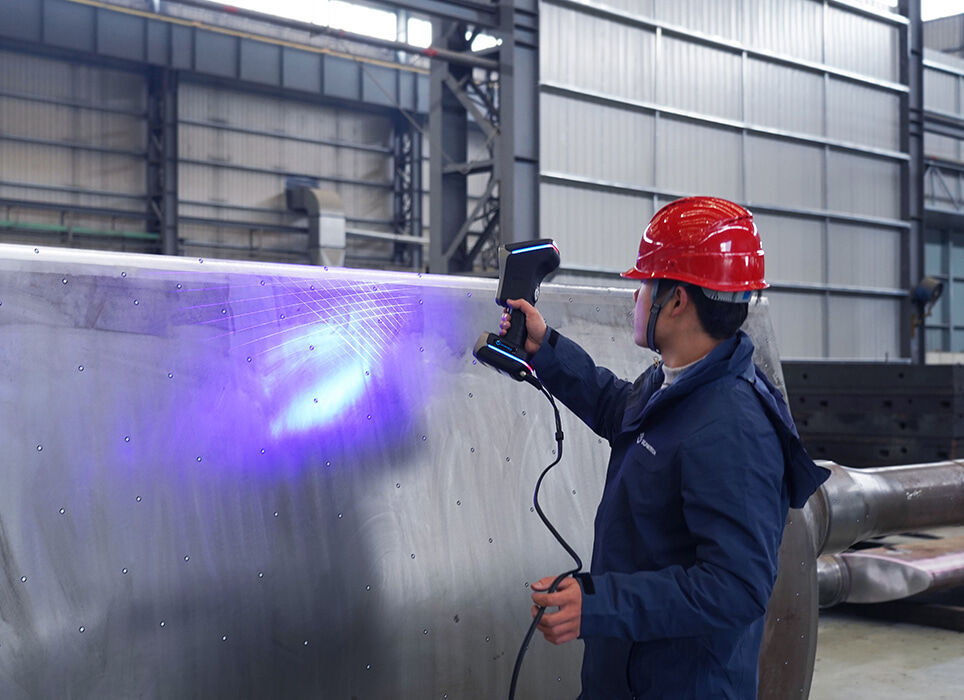

精密计量 无损检测
扫描精度0.020 mm,体积精度0.030 mm/m,可为航空航天领域提供超高精度无损检测。
![kscan magic 3d sao miao yi wu sun jian ce](http://img.bjyyb.net/sites/76500/76787/20230325093109220.jpg)
技术规格
型号 | KSCAN-Magic | KSCAN-MagicⅡ |
---|
深孔扫描 | 额外1束蓝色激光线 |
激光线数合计 | 41束 | 45束 |
最高精度(1) | 0.020 mm |
最高扫描速率 | 1,350,000 次测量/秒 | 1,650,000 次测量/秒 |
最大扫描面幅 | 1440 mm × 860 mm |
摄影测量 | 是否选配 | 标配(内置) |
面幅 | 3760 mm × 3150 mm |
景深 | 2500 mm |
激光类别 | ClassⅡ(人眼安全) |
最高分辨率 | 0.010 mm |
最高体积精度(2) | 标准 | 0.015mm + 0.030 mm/m |
配备1m高精度标杆 | 0.015mm + 0.020 mm/m |
配备MSCAN-L15全局摄影测量系统 | 0.015mm + 0.012 mm/m |
基准距 | 300 mm |
景深 | 925 mm |
K-Probe光笔 | 是否选配 | 选配 |
单点重复性 | 0.030 mm |
跟踪频率 | 60 hz |
智能边界探测模块 | 是否选配 | 选配 |
边界精度 | 0.030 mm |
管件测量模块 | 是否选配 | 选配 |
输出格式 | 输出YBC/LRA及补偿值 |
输出格式 | .stl, .ply, .obj, .igs, wrl, .xyz, .dae, .fbx, .ma, .asc等,可定制 |
工作温度 | -10°C~40°C |
接口方式 | USB 3.0 |
专利证书 | CN204329903U, CN104501740B, CN104165600B, CN204988183U, CN204854633U, CN204944431U, CN204902788U, CN105068384B, CN105049664B, CN204902784U, CN204963812U, CN204902785U, CN204902790U, CN106403845B, CN209197685U, CN209263911U, CN106500627B, CN106500628B, CN206132003U, CN206905709U, CN107202554B, CN209310754U, CN209485295U, CN209485271U, CN305446920S, CN209991946U, US10309770B2, KR102096806B1,KR102209255B1、US10914576B2, EP3392831A4 |
(1) ISO 17025实验室认可:依据VDI/VDE 2634 part3 标准和JJF 1951规范,对尺寸探测误差(PS)性能进行评估。
(2) ISO 17025实验室认可:依据VDI/VDE 2634 part3 标准和JJF 1951规范,对球心距测量误差(SD)性能进行评估。
严格的校准服务
SCANTECH拥有一个专业且经过认可的ISO 17025 校准实验室,使用符合国家/国际标准的程序,为其生产的扫描仪提供校准服务。
KSCAN-Magic三维扫描仪验收校准基于JJF 1951技术规范及VDI/VDE 2634 标准,配有可完全溯源且得到国际认可的精度认证证书。
对产品质量的不懈追求
SCANTECH的计量实验室致力于不断改进我们的管理体系和产品质量,使其符合 ISO/IEC 17025 标准。我们拥有资深专业校准团队和训练有素的现场服务工程师,对设备以及准确校准所需的方法和软件有着深刻的了解,确保了产品的可靠性和高质量。

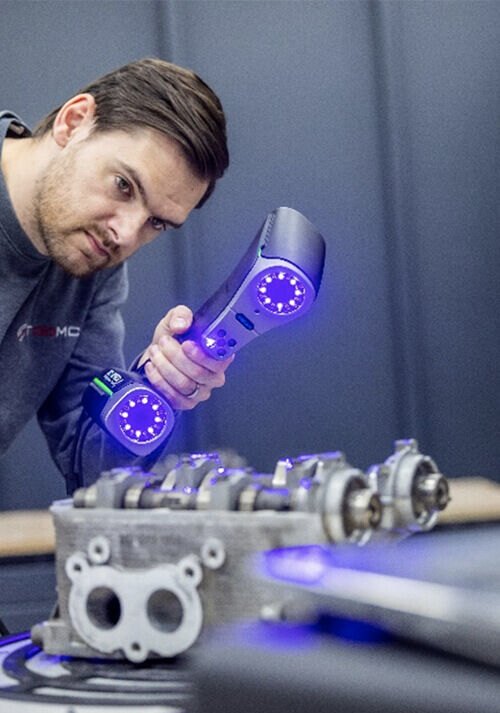

![KSCAN-Magic系列复合式三维激光扫描仪](http://img.bjyyb.net/sites/76500/76787/20230325093154447.jpg)
